Sürdürülebilir Yüzey Sistemleri
Grasscrete®
40 ton taşıma kapasitesi, tam geçirgenlik ve doğal yeşil yüzey. Yalnızca Bomanite lisansıyla sunulan sürdürülebilir arazi örtüsü sistemi.
ÖNCE & SONRA
← drag to compare →
Grasscrete Nedir?
Taşıyan,nefes alan zemin.
Grasscrete, Bomanite Corporation tarafından geliştirilen ve 20 yılı aşkın süredir Kuzey Amerika başta olmak üzere tüm iklim koşullarında uygulanan, dünyanın en yaygın kullanılan geçirgen beton yüzey sistemidir. Boşluklu beton panel yapısı sayesinde çim, zemin örtüsü veya çakıl doldurulabilir.
Sistem, 40 ton GVW araç yüküne dayanacak şekilde mühendislik edilmiştir; yangın erişim yolları ve acil müdahale güzergahları için idealdir. Geleneksel betona kıyasla yaklaşık %30 daha yüksek maliyete sahip olsa da yağmur suyu toplama ve drenaj altyapısını kısmen veya tamamen ortadan kaldırarak bu farkı büyük ölçüde kapayabilir.
Ömrü tanımsız olarak kabul edilir ve sonunda sökülse bile agregası gelecekteki Grasscrete uygulamalarında ham madde olarak kullanılabilir. Türkiye'de yalnızca Bomanite Türkiye tarafından uygulanan sistem, LEED, BREEAM ve SUDS uyumluluk gereklilikleri için önemli avantajlar sağlar.
Bomanite Exclusive
Türkiye'de yalnızca Bomanite Türkiye lisanslı uygulamasıdır
Tüm Avantajlar
01
Yeşil Yüzey
Çim veya toprak örtüsü büyüyerek betonun görünümünü tamamen gizler. Tam bir yeşil yüzey estetiği sağlar.
02
Tam Geçirgenlik
Yağmur suyu doğrudan zemine sızar. Kentsel su baskınlarını önler ve SUDS standartlarına uygundur.
03
40 Ton Taşıma

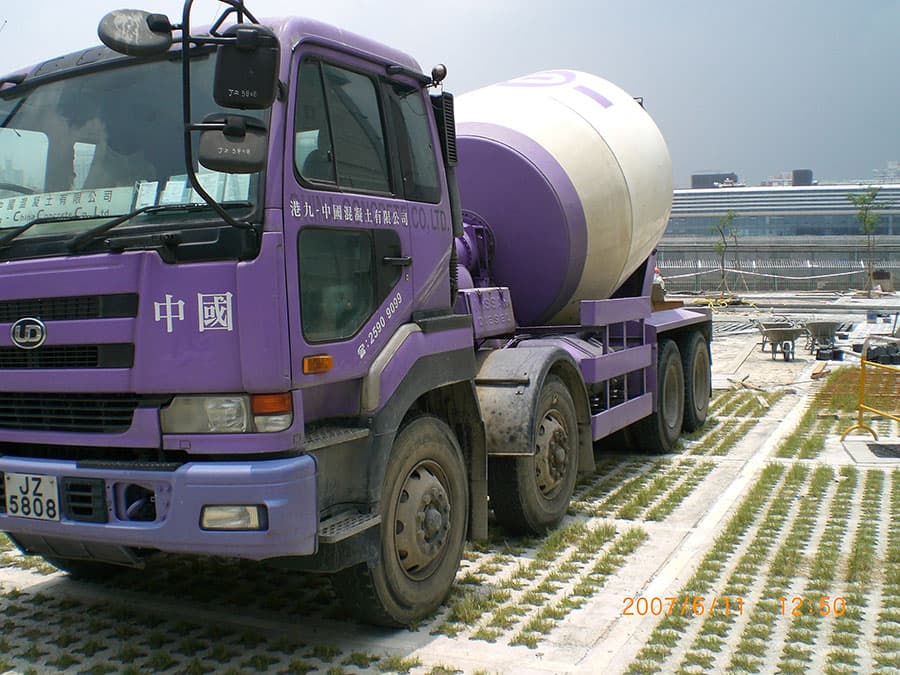

40 ton GVW kapasitesiyle yangın yolu, acil erişim ve ticari taşıt güzergahlarında güvenle kullanılabilir.
04
Isı Adacığı Azaltma
Çim örtüsü, geleneksel asfalt ve betona kıyasla yüzey sıcaklığını önemli ölçüde düşürür.
05
LEED & BREEAM Uyumu
Sürdürülebilir arazi kullanımı, stormwater yönetimi ve yeşil altyapı kategorilerinde sertifika puanı sağlar.
06
Uzun Ömür
Doğru kurulumda onlarca yıl bakım gerektirmez. Asfalt yolların aksine yenileme maliyeti yoktur.

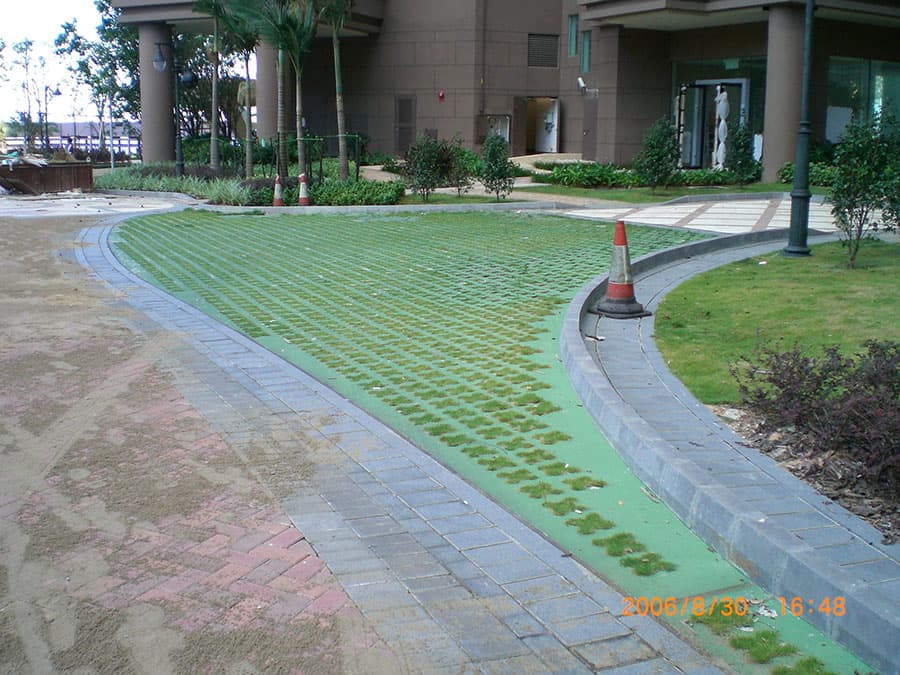

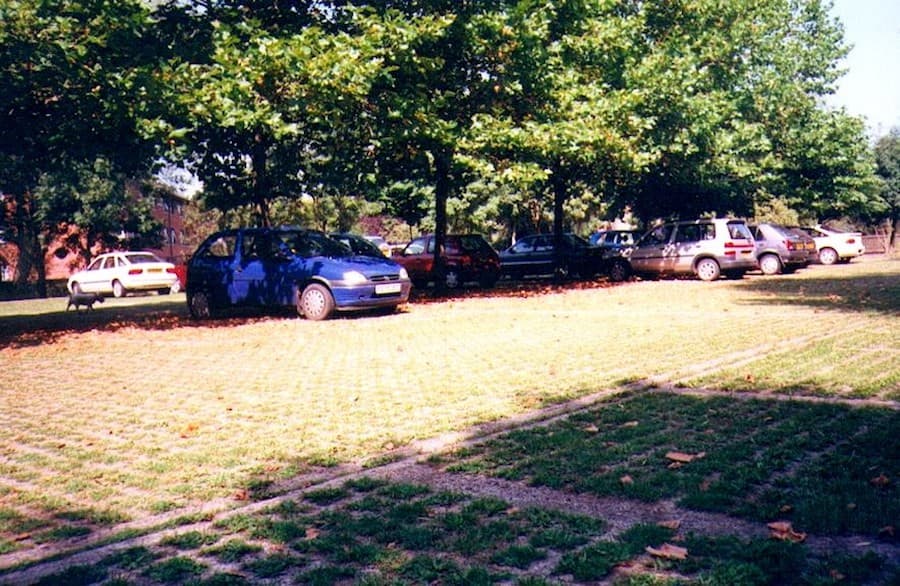

Üniversite otoparkı

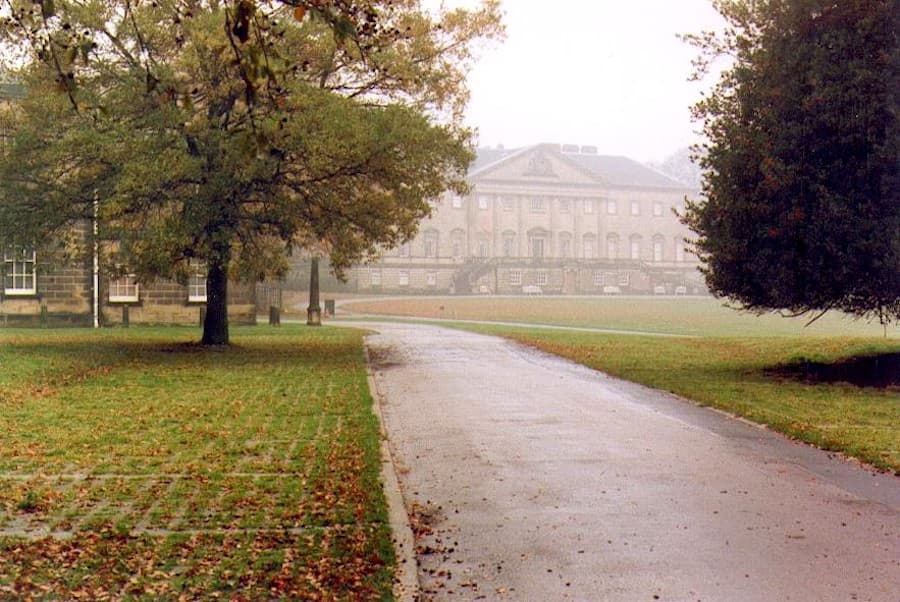

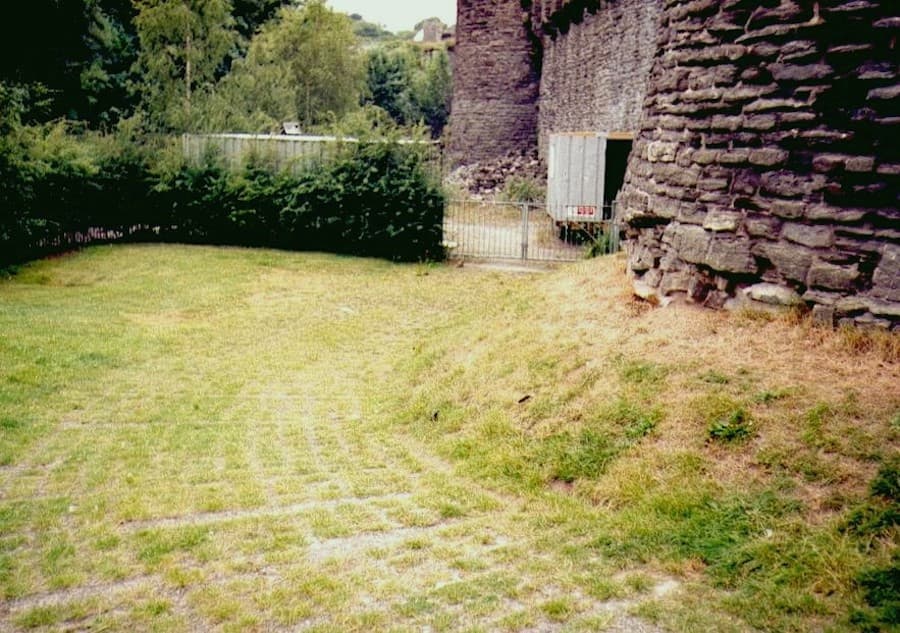

Tarihi alan, Galler

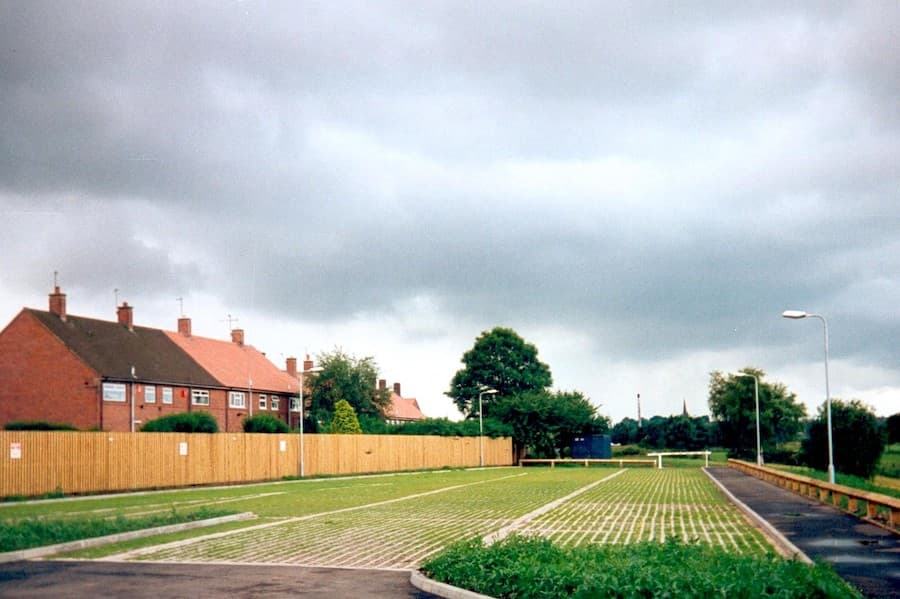

Sosyal otopark
Sistem Varyantları
Dört farklı uygulama tipi.
Grasscrete, projenin ihtiyacına göre dört farklı sistem tipiyle uygulanabilir. Her tip, aynı mühendislik temeline sahipken farklı yüzey ve kullanım özelliği sunar.

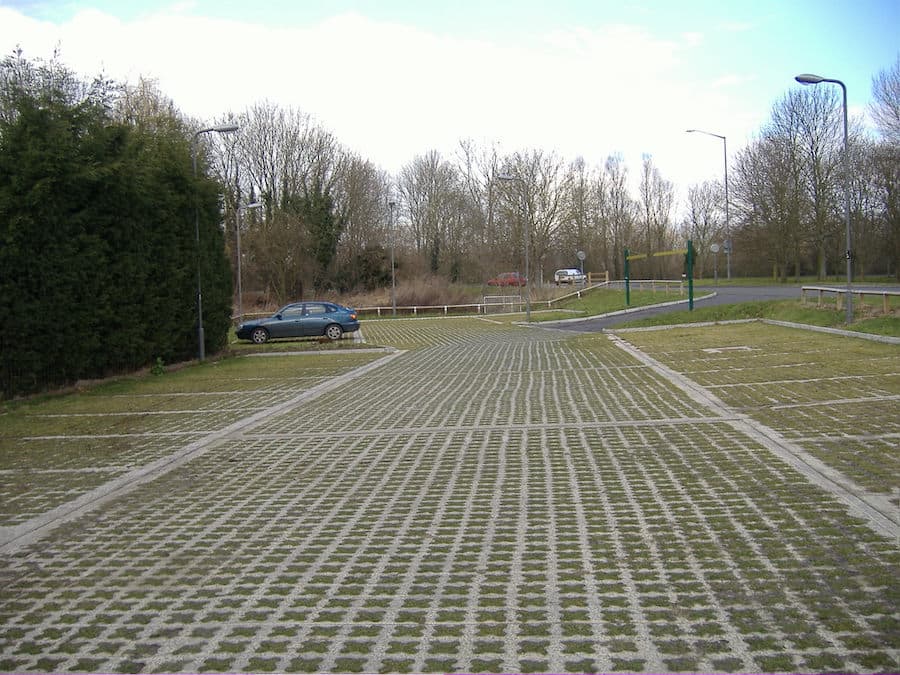

Örtülü (Concealed)
Çim veya zemin örtüsü betonun üzerini tamamen kaplar. Yapısal kapasiteyi korurken yüzeyin tamamı yeşil alan olarak görünür. Otopark, villa bahçeleri ve tarihi alan çevrelerinde tercih edilir.
Kısmen Örtülü (Partially Concealed)
Beton yüzey kısmen görünür, kısmen çim ile kaplıdır. Hem işlevsel hem estetik bir çözüm sunar. Spor alanları kenarları, yaya yolları ve şehir içi peyzaj projelerinde kullanılır.

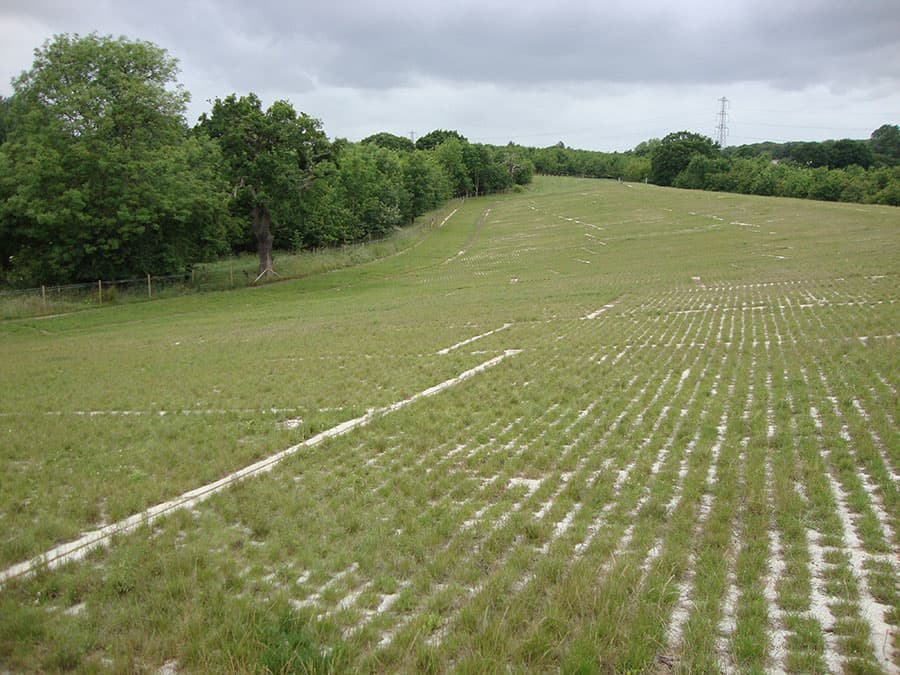

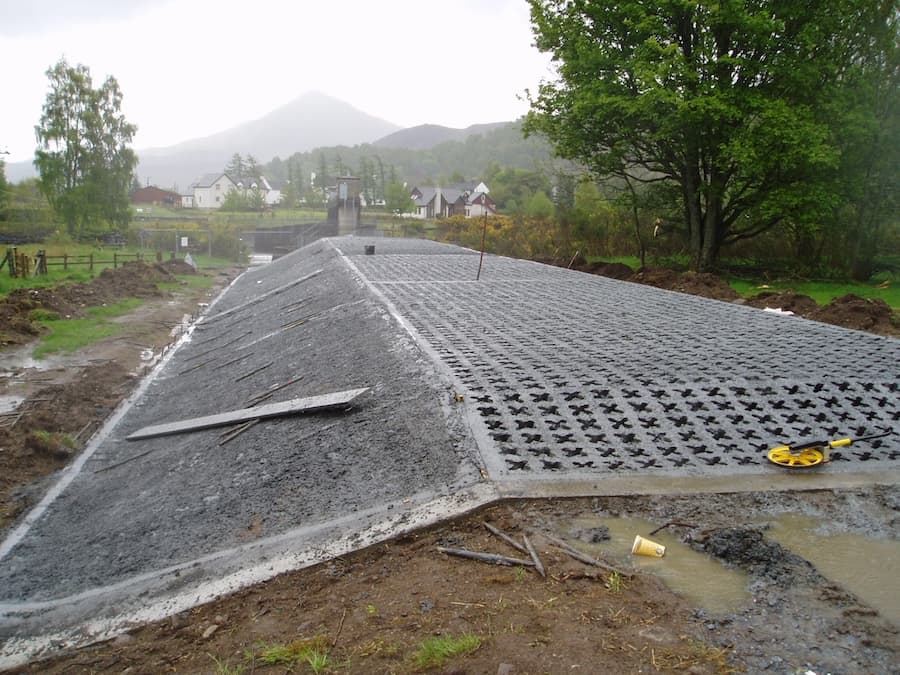

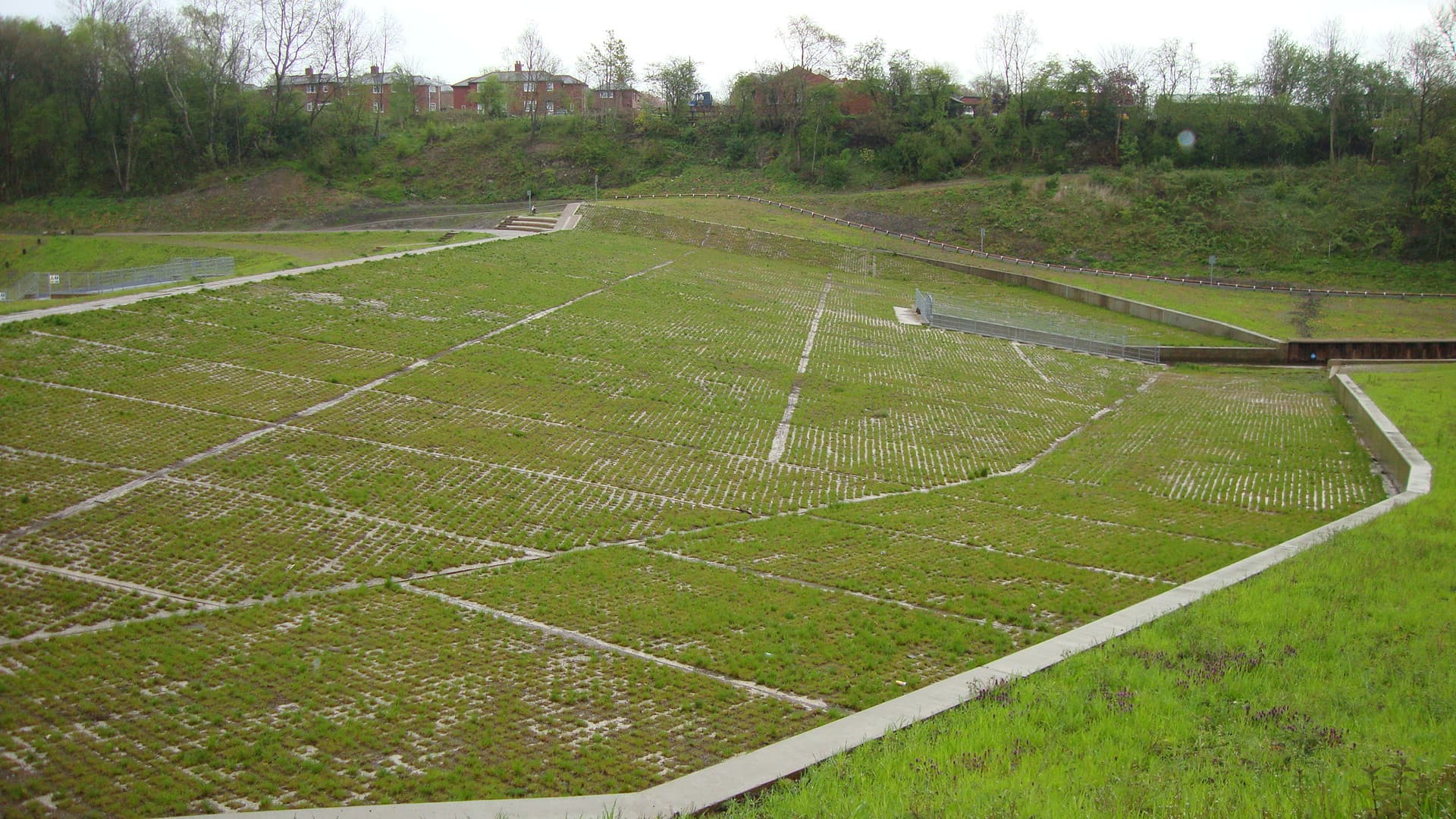

Şev Koruma (Slope Protection)
Eğimli yüzeyleri, nehir kenarlarını, kanalları ve tutma havuzu tabanlarını erozyona karşı korur. Doğal habitat için besin kaynağı ve barınak sağlarken yapısal bütünlüğü güvence altına alır.

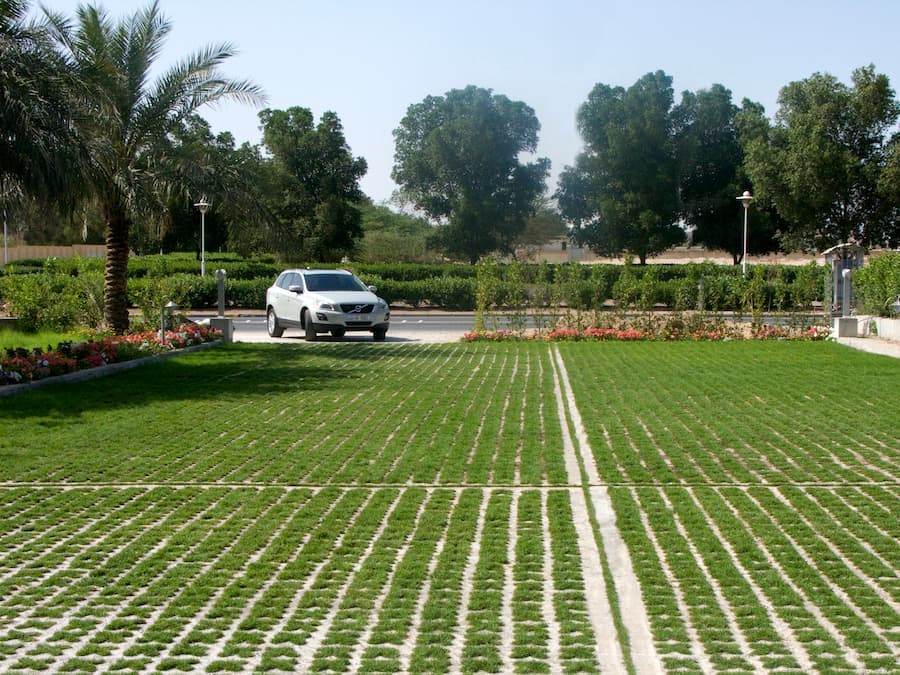

Taş Dolgulu (Stone Filled)
Boşluklar çakıl veya taş dolgu ile kapatılır. Bitkisel örtü gerektirmez; kurulumun ardından hemen kullanıma hazırdır. Lojistik erişim yolları ve endüstriyel alanlarda tercih edilir.

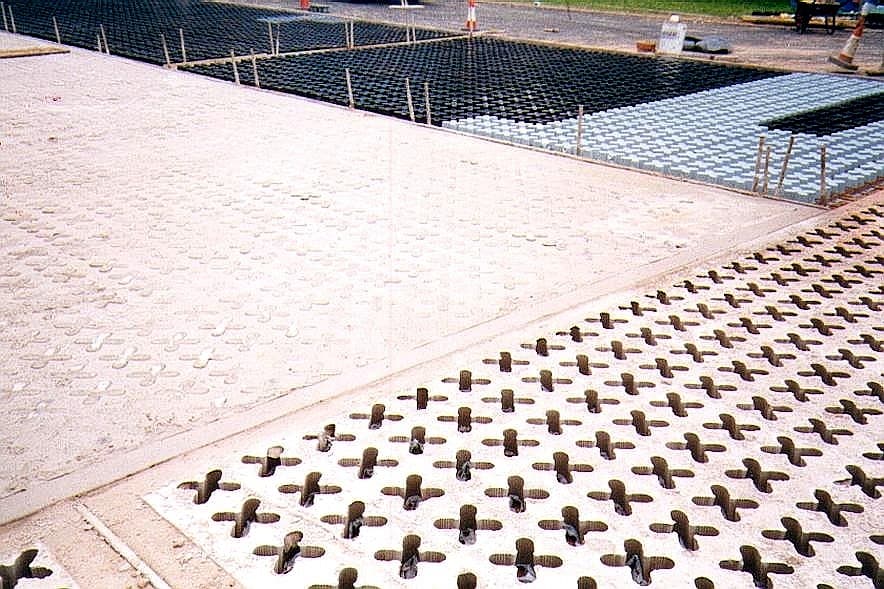

Uygulama Yöntemleri

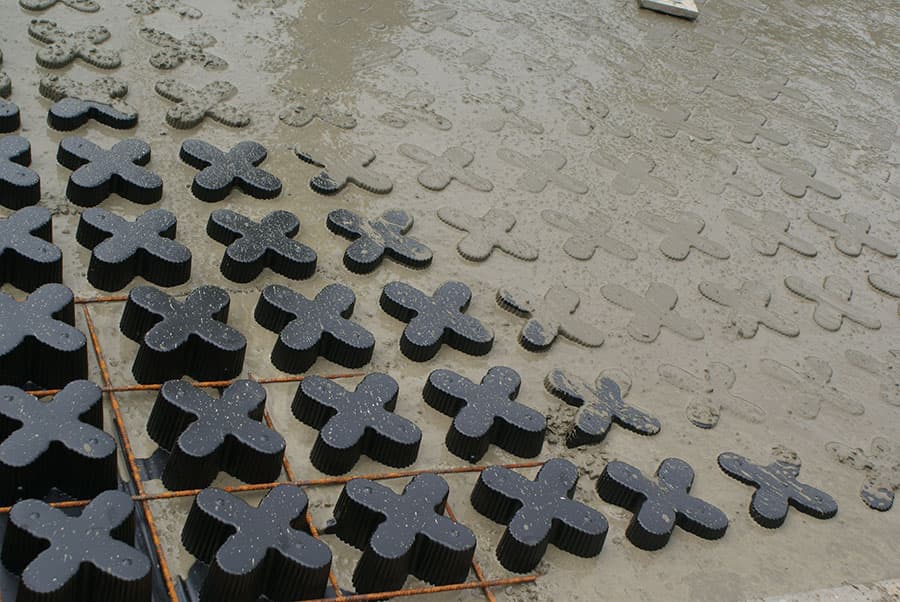

Yöntem A
Yeniden Kullanılabilir Kalıp

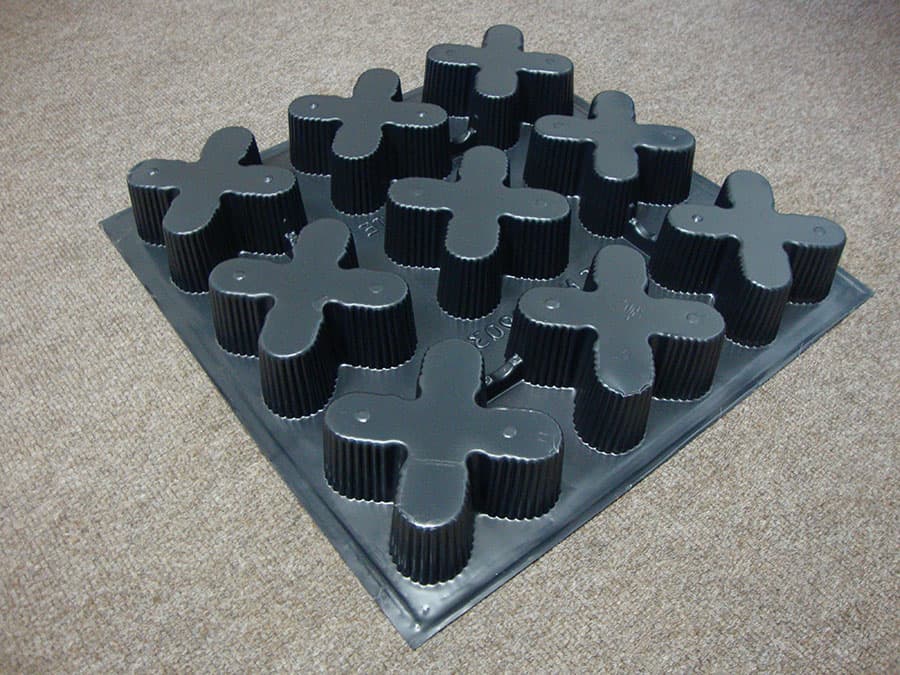

ABS plastik kalıplar zemin üzerine yerleştirilir. Beton kalıpların etrafına dökülür ve ilk bağlanma sağlandıktan sonra kalıplar levhadan çıkarılır. Kalıplar temizlenerek yeniden kullanılabilir.
Çok kullanımlı, düşük atıkYöntem B
Biyobozunur Tek Kullanımlık Kalıp
Geri dönüştürülmüş kağıt hamurundan üretilen biyobozunur kalıplar zemin üzerine serilir. Beton doğrudan üzerine dökülür. Beton sertleştikten sonra kalıplar açılarak boşluklar oluşturulur. Kalıplar toprak içinde parçalanır.
Biyobozunur, geri dönüştürülmüş malzemeLojistik Verimlilik
Grasscrete kalıpları tek bir kamyon yüküyle 7.200 m² alana yetecek kadar taşınabilir — eşdeğer bir prefabrik beton sistemi için bu miktar 50 kamyon yük anlamına gelir. Bu fark, hem proje maliyetini hem de nakliye kaynaklı karbon emisyonunu önemli ölçüde azaltır.
50×
Prefabriğe Kıyasla
Uygulama Alanları
Her alan için.
FIR

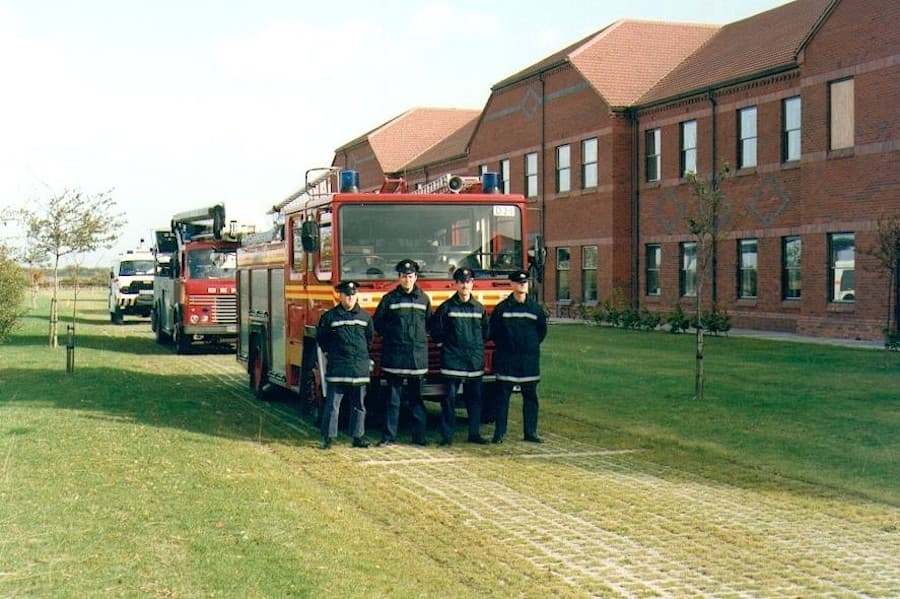

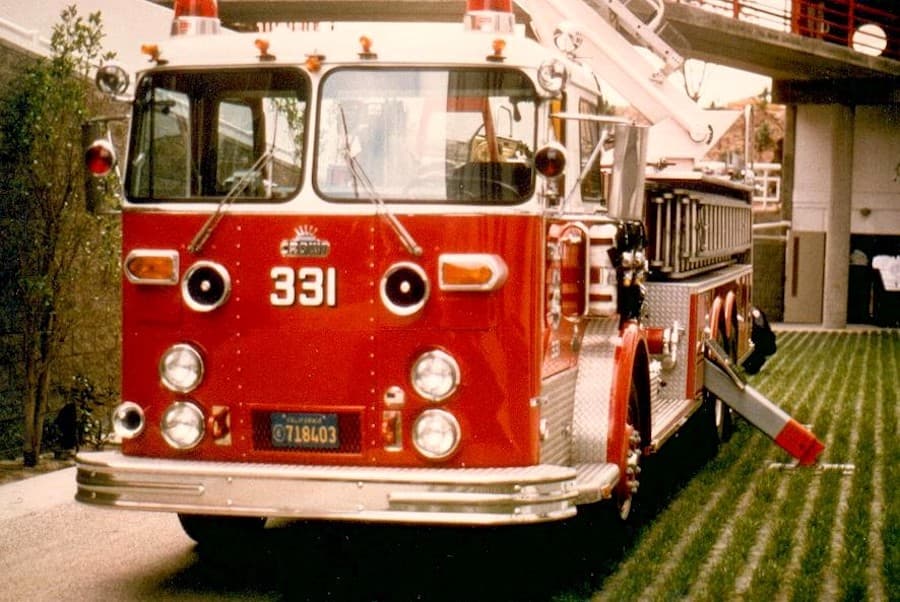

Yangın Erişim Yolları
İtfaiye araçları için zorunlu erişim yollarını görünmez ve yeşil tutun.
PKG
Yeşil Otopark
Ticari ve konut projelerinde çevreye duyarlı araç parkı.
DRV

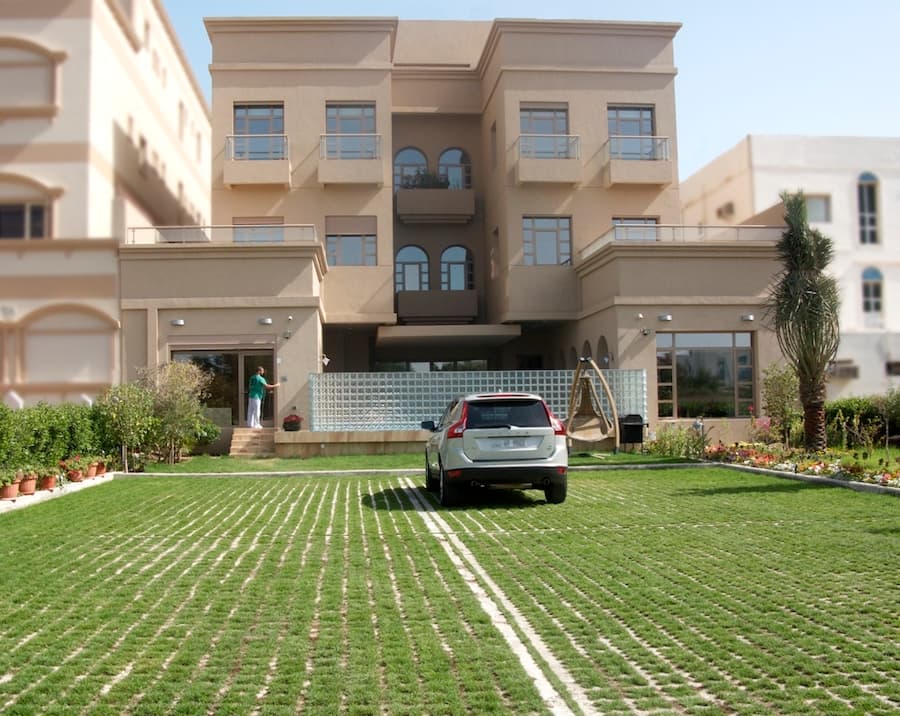

Peyzaj Yolları
Villa ve bağ evleri için geleneksel beton alternatifte estetik yol.
SPT
Spor & Etkinlik Alanları
Stadyum ve etkinlik alanlarında hem kaplama hem geçirgen zemin.
HER
Tarihi Alan Çevresi
Tarihi yapıların çevresinde geçirgen ve estetik zemin örtüsü.
URB
Kentsel Dönüşüm
Şehir içi yeşil koridor ve yaya bölgelerinde sürdürülebilir zemin.
Su Mühendisliği
Trafik kapasitesi,su gücüne karşı.
Grasscrete, kendinden havalandırmalı tek kaplama sistemidir — araç yükü kapasitesini su mühendisliği performansıyla benzersiz biçimde birleştirir. Açık boşluk yapısı saniyede 8 metreyi aşan akış hızlarına dayanacak şekilde test edilmiştir; bu onu aynı anda hem otopark hem taşkın savunma şevi olarak kullanılabilir kılar.
8 m/s
Test Edilmiş Akış Hızı
RES

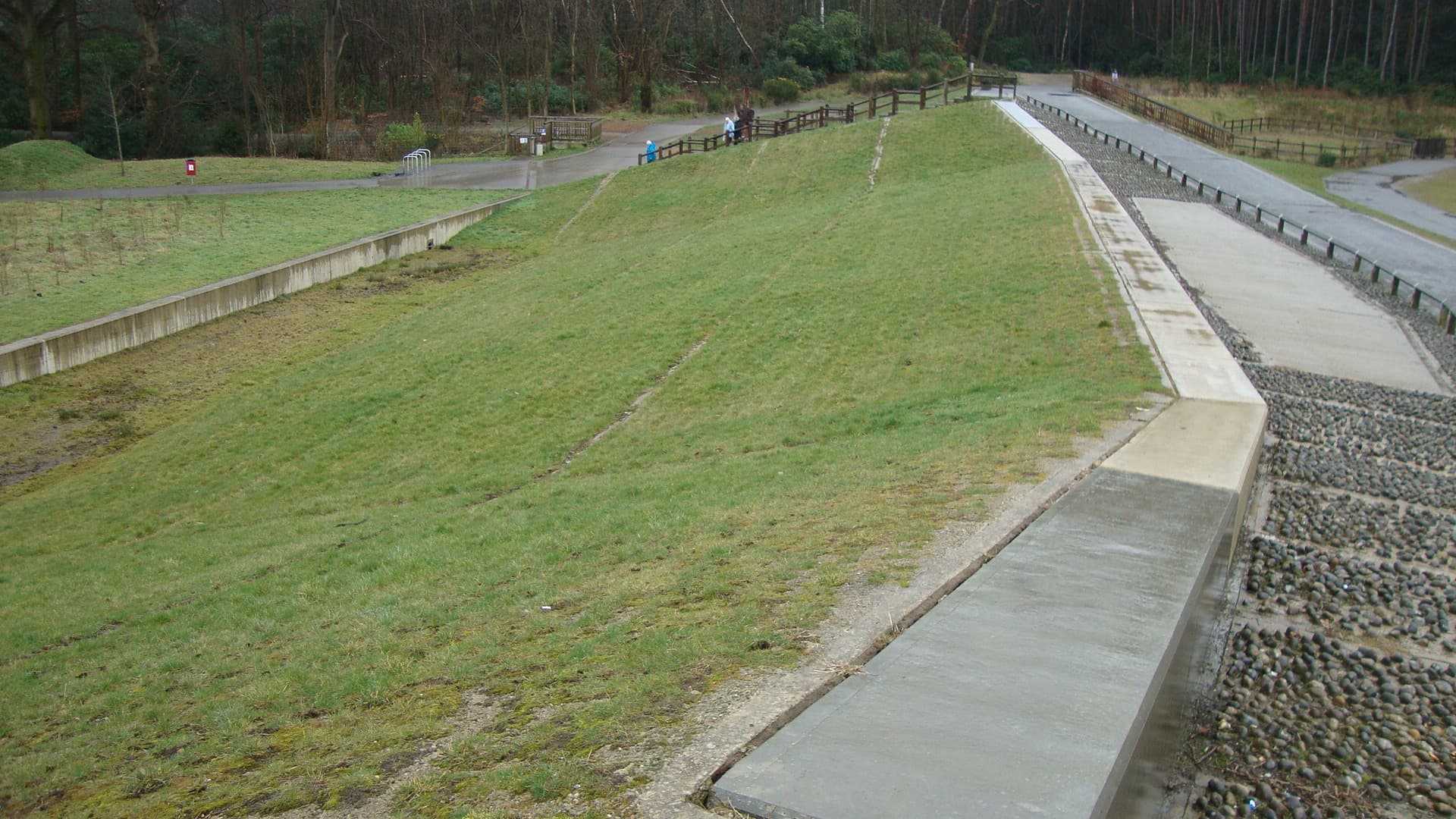

Rezervuar & Savak
Saniyede 8 m'yi aşan akış hızlarında test edilmiş. Rezervuar tabanı ve savak yüzeyi olarak etkin yapısal koruma sağlar.
DRN
Yağmur & Drenaj Kanalları
Kentsel yağmur suyu kanallarında geçirgen kanal tabanı ve yamaç kaplaması olarak kullanılır.
RIV

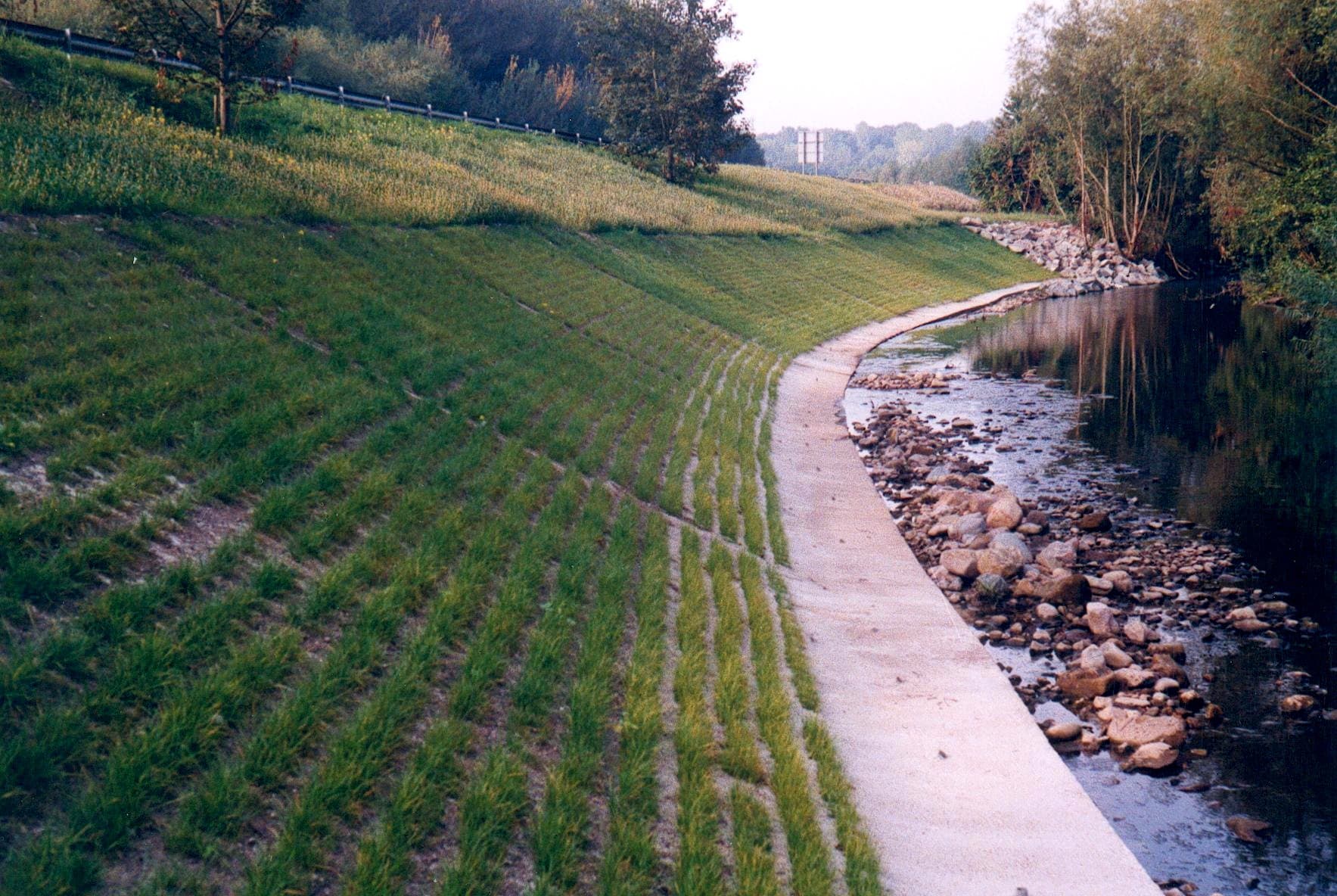

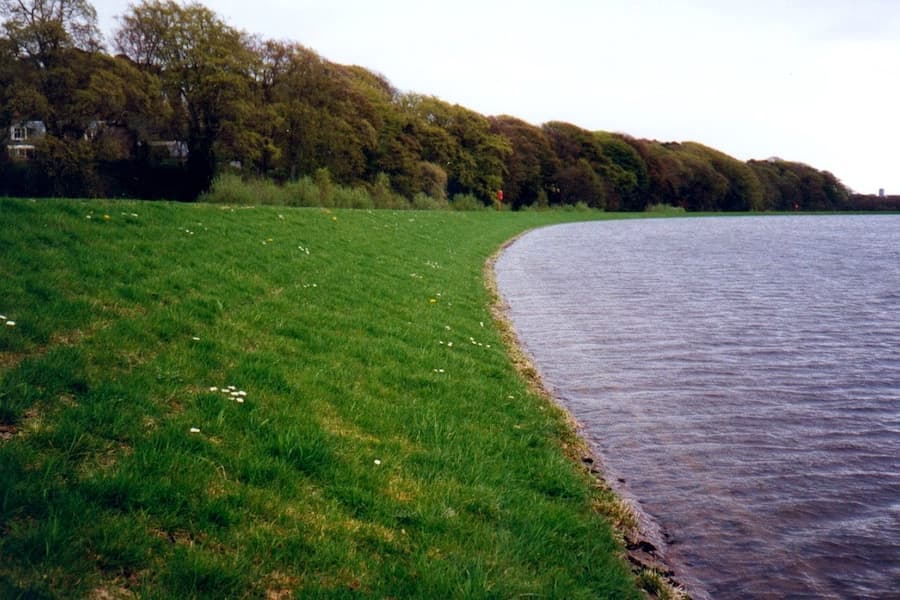

Nehir & Deniz Savunması
Nehir yatak koruması, kıyı şeridi ve deniz savunma yapılarında erozyon ve dalga hasarını önler.
SWL
Yüzey Drenaj Kanalları
Yüzey sularını yönlendiren biyotutma kanallarında stabil, geçirgen zemin kaplaması olarak uygulanır.
Teknik Özellikler
Mühendislikverileri.
Her Grasscrete uygulaması, zemin etüdü, yük analizi ve hidrolik hesaplamayı kapsayan teknik bir değerlendirmeyle başlar. Bomanite Türkiye, projenize özgü mühendislik desteği sunar.
40t GVW
Yük Kapasitesi
≈ 33%
Boşluk Oranı
Tam geçirgen
Geçirgenlik
600 × 400mm
Panel Boyutu
100mm
Kalınlık
BS EN 1338
Standart
Teknik Bilgi
Mühendislikreferansı.
Aşağıdaki veriler, Bomanite'nin resmi test belgelerine ve teknik bültenlerine dayanmaktadır. Proje bazlı mühendislik desteği için bizimle iletişime geçin.
01
Malzeme Özellikleri
Kalıp Tipi A
ABS Plastik (Yeniden Kullanılabilir)
Kalıp Tipi B
Kalıplı Selüloz (Biyobozunur)
İçerik
Geri dönüştürülmüş ham madde
Panel Birimi
600 × 400 mm
Levha Kalınlığı
Min. 100 mm
Boşluk Oranı
≈ 33%
02
Yapısal Performans
Taşıma Kapasitesi
40 t GVW
Kullanım
Yangın, acil, ticari araç
Alt Temel
150–200 mm sıkıştırılmış granüler dolgu
Alt Temel Derinliği
Geleneksel betona kıyasla azaltılmış
Kenar Tutucusu
Çoğu uygulamada gereksiz
Standart
BS EN 1338
03
Geçirgenlik & Drenaj
Drenaj Hızı
Normal çim kadar hızlı
Belirleyici Etkenler
Zemin tipi ve eğim
Donma-Çözülme Riski
Yok (tıkanma olmaz)
SUDS
Tam uyumlu
Isı Adacığı
Azaltılmış (yüksek yansıma)
Su Depolama
Boşluk yapısında birikir
04
Tek Kullanımlık Kalıp
Bozunma
Zemin içinde doğal olarak parçalanır
Kapsama
7.200 m² / kamyon yükü
Eşdeğer Prefabrik
50 kamyon yükü
Profil — Örtülü
Molded Pulp Tam Örtülü
Profil — Kısmi
Molded Pulp Kısmen Örtülü
Profil — Diğer
Taş Dolgulu / Şev Koruma
05
Yeniden Kullanılabilir Kalıp
Malzeme
ABS plastik
Kullanım
Birden fazla proje için temizlenip yeniden kullanılır
Uygulama
Beton kalıbın etrafına dökülür; ilk bağlanmadan sonra çıkarılır
Park Düzeni
Standart park yeri planı mevcut
Şev Koruma
Özel kalıp profili mevcut
Teknik Bülten
Talep üzerine temin edilebilir
06
Çevresel Sertifikalar
LEED
Sürdürülebilir arazi & stormwater kategorileri
BREEAM
Geçirgen kaplama kredisi
SUDS
Sürdürülebilir kentsel drenaj uyumlu
AIA / ASLA
Sürekli eğitim programı sağlayıcısı
Maliyet Farkı
Geleneksel betona kıyasla ~%30 fazla
Tasarruf Potansiyeli
Stormwater altyapısını ortadan kaldırabilir
Test & Doğrulama
Grasscrete'nin yapısal ve geçirgenlik performansı, bağımsız mühendislik laboratuvarları ve resmi devlet kurumları tarafından doğrulanmıştır.
FIRE
El Segundo İtfaiye Birimi
İtfaiye araçları yük testi
GRUM
Grumman Emergency Products
Acil araç sertifikasyonu
TWIN
Twining Laboratories
Saha geçirgenlik testleri
VIRG
Virginia Geçirgenlik Testi
Kuzey Amerika iklim verileri
Genel Bilgi
- ▸LEED Rehberi
- ▸Sıkça Sorulan Sorular
- ▸Rakip Karşılaştırma
Talep üzerine temin edilebilir
Test Belgeleri
- ▸Geçirgenlik Testleri
- ▸Yapısal Yük Testi
- ▸Su Depolama Kapasitesi
- ▸Saha Testleri
Talep üzerine temin edilebilir
Kalıp Teknik Bültenleri
- ▸Kalıplı Selüloz Bülteni
- ▸Başlangıç Karışım Tasarımları
- ▸Spesifikasyon Kılavuzu
- ▸Güvenlik Veri Sayfası
Talep üzerine temin edilebilir
Proje Galerisi
31 Uygulama

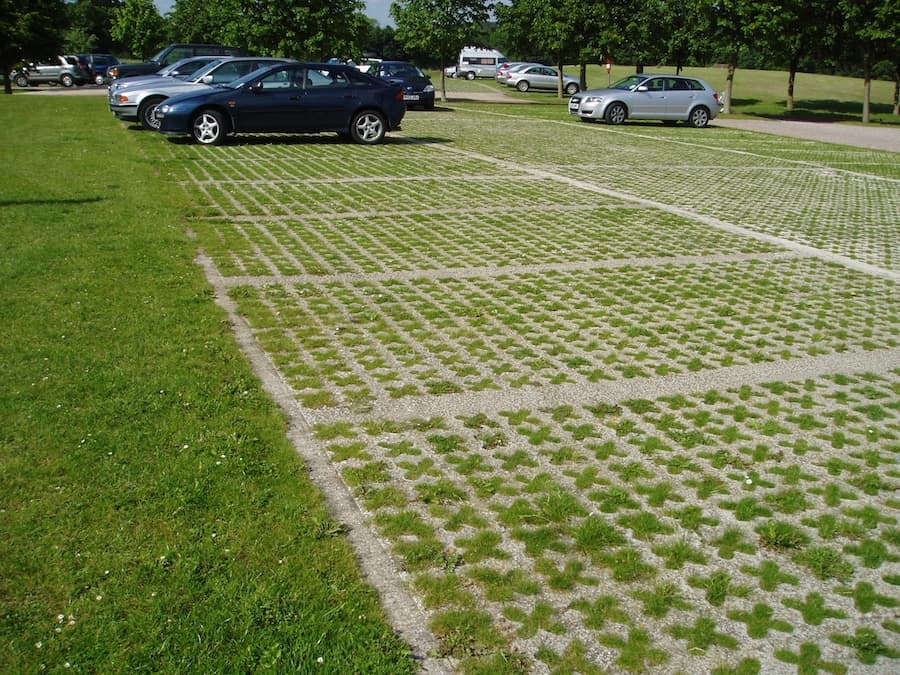

Otopark şerit işaretleri
01 / 31
Grassroof — Yeşil Çatı Sistemi
Yeşil Çatı Sistemi
Grassroofcanlı çatı.
Grassroof, yeni yapılara veya mevcut her düz çatıya yenileme olarak uygulanabilen modüler yeşil çatı sistemidir. Bitki ve hayvan biyoçeşitliğini desteklerken yağmur suyunu süzer, çatı membranını korur ve bina enerji performansını artırır.
Sistem; stormwater yönetimi, kentsel ısı adacığı azaltma, akustik ve termal yalıtım ile CO₂ tutma gibi kentsel çevre sorunlarına bütünleşik bir yanıt sunar. BREEAM, LEED ve BASIX değerlendirmelerine doğrudan katkı sağlar.
Regarm
Nem Tutma Katmanı
Geri dönüştürülmüş malzemeden üretilen Regarm nem tutma battaniyesi bitki köklerini besler ve çatı drenaj hacmini azaltır. Ekstensif uygulamalarda daha ince toprak katmanı kullanılmasına izin vererek yapısal yükü minimize eder; yenileme projelerinde çatıya malzeme taşımayı da kolaylaştırır.
Sekiz Temel Fayda
Binanızı dönüştürün.
01
Sel Riskini Azaltır
Yağmur suyunun drenaj ağlarına akış hızını ve hacmini düşürerek kentsel sel riskini önemli ölçüde azaltır.
02
Doğal Filtrasyon
Bitki örtüsü ve büyüme ortamı, çatı yüzeyinden akan suyu doğal olarak filtreler ve deşarj kalitesini iyileştirir.
03
Isı Adacığı Azaltma
Artan evapotranspirasyon ve geliştirilmiş yüzey yansıması sayesinde kentsel ısı adacığı etkisini belirgin biçimde azaltır.
04
Ses Yalıtımı
Toprak ve bitki katmanları, dış mekân gürültüsünün bina içine iletimini önemli ölçüde azaltır.
05
Termal Yalıtım
Bitki örtüsü doğal bir termal tampon oluşturur; bina enerji tüketimini ve HVAC yükünü azaltır.
06
CO₂ Tutma
Bitkiler fotosentez yoluyla CO₂ emer, oksijen üretir ve bina karbon ayak izini doğrudan düşürür.
07
Membran Koruması
Büyüme ortamı, çatı membranını UV ışınları ve iklim koşullarından koruyarak servis ömrünü önemli ölçüde uzatır.
08
Biyoçeşitlilik
Arılar ve kentsel yaban hayatı için doğal yaşam alanları yaratır; bitki ve hayvan çeşitliliğini aktif olarak destekler.
Uygulama Tipleri
Üç sistem tipi.
Her çatının yük kapasitesi, iklim koşulları ve beklenen kullanıma göre doğru sistem tipi seçilir.
EXT
Ekstensif
Minimum toprak derinliği ve düşük bakım gerektiren yoğun sedum türleri yapısal yükü minimize eder. Geniş çatı alanları ve yenileme projeleri için en verimli seçenek.
Düşük Yapısal YükSIM
Basit Yoğun
Orta derinlikte büyüme ortamı ve daha geniş bitki paleti, estetik ile ekolojik işlevselliği dengeler. Regarm katmanı sayesinde rutubet tutma kapasitesi artırılır.
Orta Yapısal YükINT
Yoğun — Çatı Bahçesi
Derin toprak profili ve tam peyzaj tasarımıyla erişilebilir bir çatı bahçesi yaratır. Ağaç ve çalı dikimi mümkün; ekolojik ve sosyal fayda en üst düzeyde.
Yüksek Yapısal Yük
Sertifikasyon Katkısı
Grassroof, BREEAM, LEED ve BASIX yeşil bina değerlendirmelerinde kredi kazandırır. Sürdürülebilir alan kullanımı, stormwater yönetimi, enerji verimliliği ve biyoçeşitlilik kategorilerinde doğrudan puan katkısı sağlar.
BREEAM
Uyumlu
LEED
Uyumlu
BASIX
Uyumlu
YENİLEME
Her düz çatıya uygulanır
Sertifikasyon Katkısı
“Ömrü tanımsız, kendisi de geri dönüştürülebilir — Grasscrete gerçek anlamda döngüsel bir malzemedir.”
